手动密集架国家标准

手动密集架国家标准。厂家直销手动密集架，支持手动密集架招标。手动密集架的国家标准是有很多参数的，这样能够给出一个标准参考，采购人员可以根据国家标准来要求厂家制作。下面我就给大家具体讲解一下手动密集架国家标准的具体内容吧。

档案密集架国家标准要求-国标白皮书完整版

详细内容

1 主题内容与适用范围

本标准规定了直列式档案密集架的型号、规格及结构形式，技术要求，试验方法，检验规则，标志、包装、运输、贮存。本标准适用于直列式手动档案密集架和直列式电动档案密集架(以下简称手动密集架和电动密集架)的设计、制造、检验和验改。

2 引用标准

GB99 优质碳素结构钢技术条件

GB710 优质碳素结构钢薄钢板技术条件

GB711 优质碳素结构钢热轧厚钢板技术条件

GB1720 漆膜附着力测定法

GB1804 公差与配合未注公差尺寸的极限偏差

GB4357 碳素弹簧钢丝

GB8162 结构用无缝钢管

GB9439 灰铁铸件

ZBG51035C04-2 各色醇酸磁漆

ZBG51043A04-9 各色氨基烘干磁漆

ZBG51095H06-19 铁红、锌黄环氧酯底漆

3术语

3.1 手动密集架

通过手力驱动的密集架称为手动密集架。

3.2 电动密集架

由电力驱动的密集架称为电动密集架。

3.3 活动架

能在轨道上运行的架体，称活动架(亦称为列，列由若干标准节组成)。

3.4 固定架

固定在导轨的端头或中间，不能运行的架体，称固定架。

3.5 单面架

对于每标准节的架体，在同一水平面上只能放置一块搁板，从一面放置物体的称单面架。

3.6 双面架

对于每标准节的架体，在同一水平面上能并排放置两块搁板，从两面放置物体的称双面架。

4 型号、规格及结构形式

4.1 型号

4.1 型号

标记示例：第一次设计的宽度为500mm的手动密集架SZM500-1第一次设计的宽度500mm 的电动密集架 DZM500-1

4.2 规格(每标准节)按表1。

表1

名称

规格

密集架

活动架

2100～2500×900×500

2100～2500×900×650

单面固定架

2100~2500×900×274

双面固定架

2100~2500×900×500

4.3 结构形式

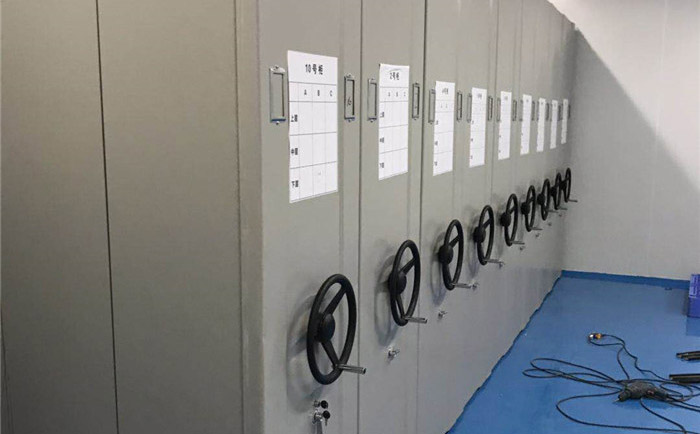

4.3.1 手动密集架(如图1)。

4.3.2 电动密集架(如图2)。

1-标签板：2-上侧面板：3-操纵手柄;4-中腰板;5-下侧面板;6-止动块：

7-轨道：8-门：9-底盘;10-搁板：n-标准节数;P-面板厚度

1-标签框：2-电动操作按钮及指示灯：3-手动操纵手柄：4-电源开关：5-电源

指示灯及报警显示;6-轨道;7-保险锁：8-门：9-搁板;10-止动块;11-底部

止动保险保板：12-下侧面板：13-中腰板：14-上侧面板

5 技术要求

手动密集架及电动密集架均应符合本标准，并按照经规定程序审查批准的图样及技术文件制造。

5.1 结构

5.1.1手动及电动密集架均为装配组合式结构，手动密集架配有一套手动运行结构;电动密集架配有电动和手动两套运行机构。它们主要由立柱、搁板、挂板、侧面板、底盘等零部件组合而成。

5.1.2搁板、挂板应能沿立柱的垂直方向调整高度，立柱上挂板孔间距为50mm。

5.1.3应按规定铺装轨道，安装传动机构、防倒装置及挡块等。

5.1.4轨道可用膨胀螺栓或射钉安装，与地面齐平，也可安装在地表面上。

5.1.5应设置防尘装置，可根据需要设置照明灯等。

5.2 加工制造

5.2.1所有钣金件、机加件加工后应打磨毛刺，无裂纹及伤痕。

5.2.2所有焊接件应焊接牢固，焊痕光滑、平整。

5.3 制造公差

5.3.1每标准节组装后，外廓尺寸(长、宽、高)的极限偏差为±2mm。

5.3.2每标准节组装后，侧面板与中腰板的对缝处的间隙应小于2mm。

5.3.3轨道安装后，在任意lm长度内，水平度偏差不大于1mm，全长不大于4mm，

轨道之间对应点的水平偏差为1mm，每两条轨道之间的平行度偏差为1.5mm。

5.3.4门缝间隙应均匀一致，间隙应在1~2mm之间。

5.3.5 零件的未注公差尺寸的极限偏差按GB

1804 中的 IT13~14。

5.4 材料

5.4.1密集架用原材料应符合表2规定。

档案密集架适合档案存储量大的企事业单位，主要由轨道、架体、底盘、面板、门板、目录卡及传动装置、防倒装置、密封装置九部分组成。

档案密集架应执行DA/T7-92《直列式档案密集架》、GB/T13668-2003《钢制书柜、资料柜通用技术条件》、GB/T13667.3-2003《手动密集架技术条件》等国家标准，特别是DA/T7-92直列式档案密集架行业标准第五条款中手动密集架的规定。

一、结构

直列式档案密集架均为装配组合式结构，手动密集架配有一套手动运行结构;……。它们主要由立柱、搁板、挂板、侧面板、底盘等零部件组合而成。搁板、挂板应能沿立柱的垂直方向调整高度，立柱上挂板孔间距为5Omm。应按规定铺装轨道，安装传动机构、防倒装置及挡块等。轨道可用膨胀栓或射钉安装，与地面齐平，也可安装在地表面上。应设置防尘装置，可根据需要设置照明灯等。

二、加工制造

1、所有钣金件、机加件加工后应打磨毛刺，无裂纹及伤痕。

2、所有焊接件应焊接牢固，焊痕光滑、平整。

三、制造公差

1、每标准节组装后，外廓尺寸 (长、宽、高)的极限偏差为±2mm。

2、每标准节组装后，侧面板与中腰板的对缝处的间隙应小于2mm。

3、轨道安装后，在任意lm长度内，水平度偏差不大于lmm，全长不大于4mm，轨道之间对应点的水平偏差为lmm，每两条轨道之间的平行度偏差为1.5mm。

4、门缝间隙应均匀一致，间隙应在1～2mm之间。

5、零件的未注公差尺寸的极限偏差按GB l804中的IT13～14。

档案密集架标准:

一、材料标准：密集架配件GB699;立柱1.5mm冷轧钢板GB710;档板、挂板、层板、门框、门板、身板、背板、顶板均使用1.0mm冷轧钢板GB710，另加其他配件附件等;

二、自重及承重：由以上材料配件构成的档案密集柜自重达到75公斤/每节，该款档案密集架为双柱双面式，内分6层，当档案密集柜满载也就是全部放上A4纸之后的载重是6*80KG=480公斤，也就是说档案密集架地面承重最少应该达到75+480=555公斤。

三、采购标准：采购密集回时除以上最低要求外，还需要考虑到的因素还有挺多，无论怎么样都要对放置密集柜房间的承重进行审核，才能够确定密集柜尺寸或者说密集柜规格，最后完成对密集柜的施工.必须严格按照国家对密集柜施工标准进行操作.
